micro macchina di prova di durezza 10kgf

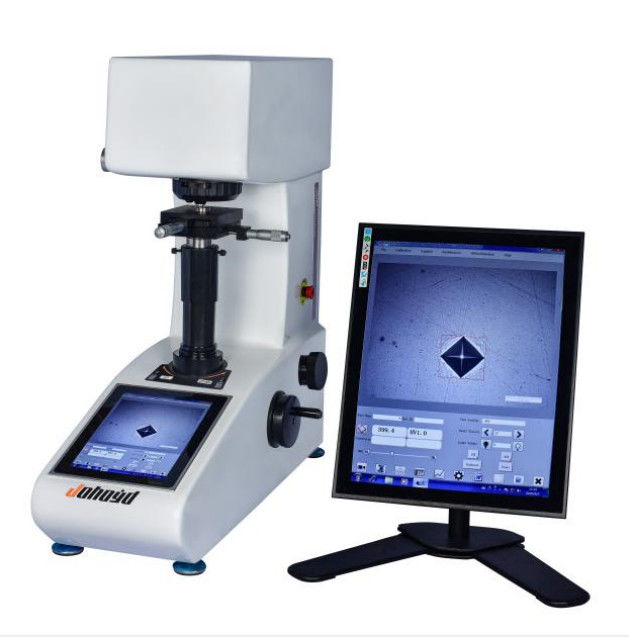

Tester visivo intelligente integrato PCHVT-10Z di durezza per la misura automatica sul PC

Il tester visivo intelligente integrato di durezza, deve soltanto fare funzionare un computer della compressa di tocco, facile da ottenere la misura! E tutti i parametri richiesti per la prova possono essere selezionati, modificati ed analizzati direttamente sul computer. Il terminale di PC è collegato in serie con il tester di durezza con il protocollo di comunicazione per realizzare il controllo del movimento meccanico del tester di durezza. Può realizzare: torre multifunzionale automatica, identificazione automatica dell'obiettivo e penetratore, caricamento automatico, conservazione automatica del carico, scarico automatico, luminosità leggera. Collegando il sistema incorporato di misura e di acquisizione del CCD, può visualizzare la chiara dinamica di immagine della rientranza sul PC in tempo reale e può anche direttamente chiudere la rientranza a chiave per misurare automaticamente il valore di durezza, automaticamente salvo i dati di prova e genera un rapporto. L'operazione è molto semplice e veloce, eliminando gli errori di misurazione umani. Il tester visivo intelligente integrato di durezza, con il computer della compressa come la piattaforma, può ampliare più funzioni dell'applicazione attraverso Internet e può anche essere collegato ai monitor esterni, alle stampatrici e ad altre attrezzature. La vite di sollevamento dell'laterale oscillazione adotta una struttura dell'ingranaggio a vite e la trasmissione è stabile.

1. Integrazione industriale del computer della compressa, espansione di USB

2. Fornito di ultimo sistema operativo Windows, unità di elaborazione I7

3. Sistema di misura automatico di immagine incorporata del CCD

4. Visualizzazione della rientranza e della misura automatica di durezza

5. I dati automaticamente record di misura, generano la curva di durezza-profondità e la conservano come file Word

La macchina è fornita di un sistema di controllo automatico di misura di Vickers: può effettuare gli esperimenti successivi con ogni carico ed ogni rientranza colti. La telecamera CCD conveniente è utilizzata per osservare e misurare la rientranza direttamente sull'esposizione, che ha alta accuratezza di misura ed evita gli errori di misurazione manuali. Per la regolazione le condizioni di prova, i risultati dell'esposizione, ecc. può essere azionato chiaramente e rapidamente e visualizzato. Attraverso il software di controllo di misura, può essere azionata facilmente sul computer incorporato per realizzare la misura unica. La misura multipunto può essere misurata a caso, dati di indicatore statistico ed i punti multipunto o due fra di distanza di misura possono essere messi arbitrariamente per la misura di profondità di infiltrazione lungo misura della Due-direzione di Y o di X, i dati di indicatore statistico, calcolo automatico della profondità indurita di strato secondo l'input del valore di giudizio dall'utente. Calcolo, conversione, giudizio della curva dell'esposizione, ecc., ecc. statistici. La lunghezza della parte misurata può essere conservata e stampata.

Pacchetti software:

1. Controllo del tester di durezza: Il sistema fornisce la comunicazione di serie per controllare l'operazione del tester di durezza, come giro l'obiettivo, del caricamento, fissando il tempo di tenuta, regolare la luminosità della luce e regolare le risposte della forza della prova;

2. Misura automatica: il sistema misura automaticamente la rientranza ed automaticamente disegna la curva, gli aggiornamenti i risultati statistici, ecc. d'indurimento;

3. Misura manuale: Il sistema fornisce la misura manuale, compreso la misura quattro punti e la misura diagonale;

4. Conversione di valore di durezza, correzione ed efficace verifica: Il sistema può convertire simultaneamente il micro valore misurato di durezza Vickers in altre scale di durezza quali l'HB, l'ora, ecc.; può correggere il valore misurato del campione cilindrico sferico; Efficace verifica del valore misurato del campione;

5. Statistiche di dati: calcoli automaticamente il valore medio, la varianza, il Cp, Cpk ed altri valori statistici della durezza misurata e può facoltativamente conservarlo automaticamente;

6. Archiviazione di dati: i singoli dati ed immagini di misura possono essere conservati in un archivio per il richiamo successivo e possono essere conservati automaticamente;

7. Relazione sull'esperimento: Generi automaticamente rapporto del documento di EXCEL o di PAROLA; gli utenti possono personalizzare il formato di rapporto; il formato standard include ogni singolo valore di misura di durezza, il valore statistico, l'immagine della rientranza e l'indurimento la curva, ecc.;

8. Durezza di Knoop: può essere messo alla misura di durezza di Knoop;

9. Durezza di frattura: può essere messo per misurare la durezza di frattura della rientranza;

10. Altre funzioni: tutte le funzioni dell'elaborazione di immagini ed il sistema di misura microscopici, compresi la fucilazione di immagine, calibratura, elaborazione di immagini, misura geometrica, etichettatura del documento, gestione dell'album e stampa di fisso-ingrandimento, ecc.;

Funzioni principali e caratteristiche della macchina:

1. Il sistema ottico progettato dagli ingegneri ottici senior non solo ha chiare immagini, ma anche può essere usato come microscopio semplice, con luminosità regolabile, la visione comoda e non facile affaticare dopo l'operazione a lungo termine;

2. Il PC incorporato può visualizzazione il valore di durezza, convertire la durezza, il metodo di prova, la forza della prova, la luminosità, il tempo di tenuta, i tempi di misura, i dati statistici, tomaia e la gamma di misura limite inferiore, il tempo della prova ed altri metodi di prova sono intuitivi e chiari;

3. Gamma regolabile di luminosità del sistema ottico: 0-100;

4. Stoccaggio illimitato dei dati di relazione sull'esperimento;

5. L'unità di forza della prova può essere selezionata manualmente per la conversione reciproca, l'unità di conversione è: (Kgf, N)

6. Esposizione simultanea: valore massimo, valore medio minimo, di valore, errore massimo, ecc.

7. La scala può essere convertita e può essere commutata: la norma nazionale, la norma americana e la norma internazionale, complessivamente 18 scale di misure possono essere convertite: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, ALTA TENSIONE, HK, HBW;

8. Entrambi gli obiettivi possono direttamente misurare la durezza,

9. La tomaia e la gamma di misura limite inferiore possono essere messe e visualizzate sull'interfaccia principale di misura;

10. La scala di misure può essere convertita in durezza della HK Knoop;

11. Il sistema operativo può essere convertito fra cinese ed inglese;

12. Il sistema di misurazione incorporato può misurare automaticamente il valore di durezza;

13. Le coperture di fusion d'alluminio hanno uno stabile e la struttura non deformata si è formata una volta, la pittura bianca pura dell'automobile ha alto grado, la forte resistenza del graffio ed è ancora luminosa come nuova dopo molti anni di utilizzo;

14. La nostra società ha l'abilità di progettazione, di produzione e di elaborazione auto-in via di sviluppo. Le nostre macchine forniscono le parti sostituzione ed i servizi di aggiornamento di manutenzione per vita;

Scopo principale e campo di applicazione:

1. Metalli d'acciaio e non ferrosi, foglio metallizzato, carburo cementato, lamina di metallo, microstruttura

2. Carburazione, nitrurazione e strato di decarburazione, strato d'indurimento di superficie, strato placcante, rivestimento

3. Vetro, wafer,
